全体変換
SEIN La CREA ⇒ Autodesk Revit Structure 変換

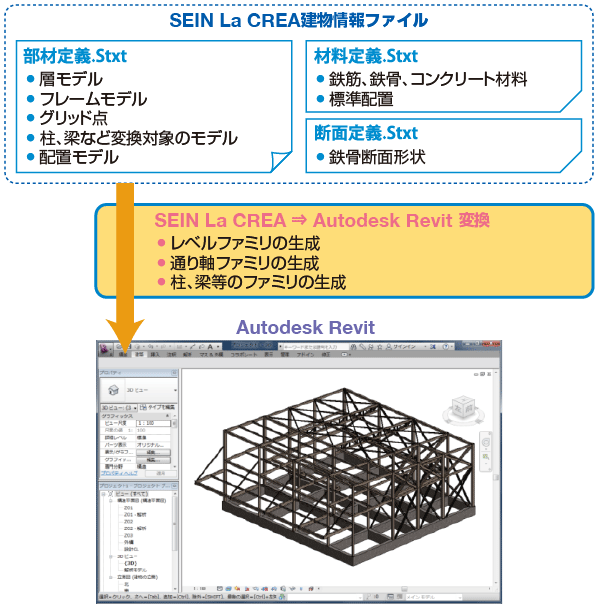

SEIN ST-CNV for Autodesk Revitは、SEIN La CREAの建物情報ファイルを読み取る事で、部材をAutodesk Revit Structureのモデルとして変換することができます。
SEIN La CREAデータの階・階高、通り軸等の建物形状データ、部材の定義・配置位置情報を読み取り、S柱・RC柱・SRC柱・CFT柱・基礎梁・基礎小梁・S大梁・S小梁・RC大梁・RC小梁・SRC大梁・SRC小梁・スラブ・ブレース・壁・壁開口をAutodesk Revit Structureのモデルとして生成する事ができます。
Autodesk Revit Structure ⇒ SEIN La CREA 変換

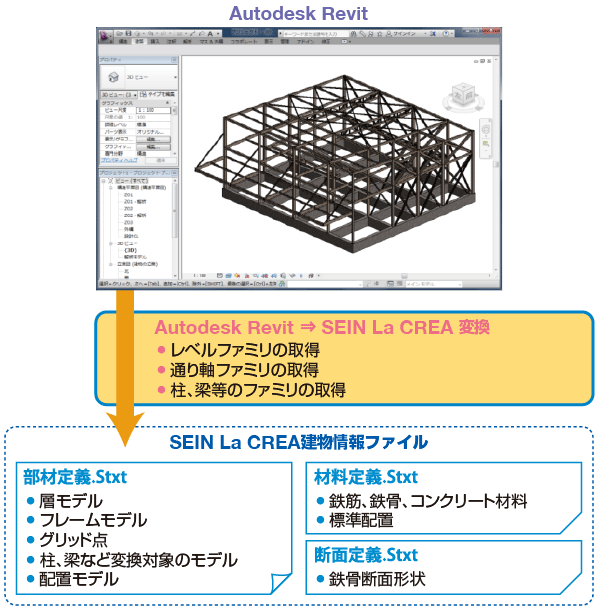

Autodesk Revit Structureのモデルデータから情報を読み取り、建物情報ファイル（STXファイル、Material.tbl、Section.tbl）を作成することができます。
Autodesk Revit Structureデータの階・階高、通り軸等の建物形状データ、S柱・RC柱・SRC柱・CFT柱・基礎梁・基礎小梁・S大梁・S小梁・RC大梁・RC小梁・SRC大梁・SRC小梁・スラブ・ブレース・壁・壁開口の各部財のパラメータ・配置インスタンスの情報等を読み取り、建物情報ファイル（STXファイル、Material.tbl、Section.tbl）を生成する事ができます。
生成した建物情報ファイルをSEIN La CREAでテキストデータ変換コマンドを実行することで入力データ（建物データ）を作成することができます。
差分変換
SEIN La CREA ⇒ Autodesk Revit Structure 差分更新

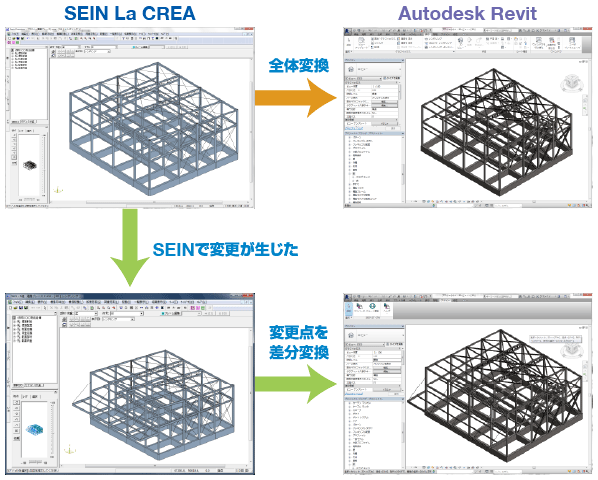

設計変更などのケースで、SEIN La CREAのデータに変更が生じても「差分変換」を使用すれば変換した情報だけAutodesk Revit Structureモデルに変換できる便利な機能です。
差分変換の特徴
建物情報ファイル（STXファイル等）を読み取り、Autodesk Revit Structureのモデルと比較して差分情報を変換する差分更新コマンドと、Autodesk Revit Structureの既存モデルと差分更新を行うSEIN La CREAモデルを確認後に変換するバルーン更新コマンドの２つのコマンドがあります。
差分更新コマンド
差分更新コマンドでは、SEIN La CREAデータの階・階高、通り軸等の建物形状データ、部材の定義・配置位置情報を読み取り、S柱・RC柱・SRC柱・CFT柱・基礎梁・基礎小梁・S大梁・S小梁・RC大梁・RC小梁・SRC大梁・SRC小梁・スラブ・ブレース・壁・壁開口をAutodesk Revit Structureのモデルとして生成・更新します。
バルーン更新コマンド
バルーン更新コマンドでは、差分変換において「バルーン確認」を選択し、Autodesk Revit StructureモデルとSEINLa CREAモデルが異なる場合に、どちらを優先するかをユーザーが確認し、指定する事ができます。
変換する対象部材を確認しながら実行できるので、任意に確認しながら変換するときに便利な機能です。
RC断面リスト作成2015
RC断面リスト作成2015に対応
Autodesk Exchange Storeにて公開されているRC断面リスト作成2015のアプリに対応いたしました。
SEINからRevitに変換したデータはRC断面リスト作成2015を利用し、断面リストを出力する事ができます。
RC断面リスト作成2015は縮尺だけでなく、表示枠の幅や文字位置などの調整も可能です。
詳細はAutodesk Exchange Store
＜RC断面リスト作成 2015＞をご参照ください。
5つのポイント

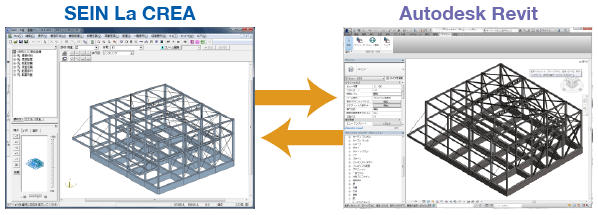

Point 1｜SEIN La CREA ⇔ Autodesk Revit Structure建物データの相互変換を実現
「SEIN La CREA」と「Autodesk Revit Structure」の建物データを相互変換します。
構造計算プログラムとBIMモデラーの連動は、BIM推進を強力にサポートします。

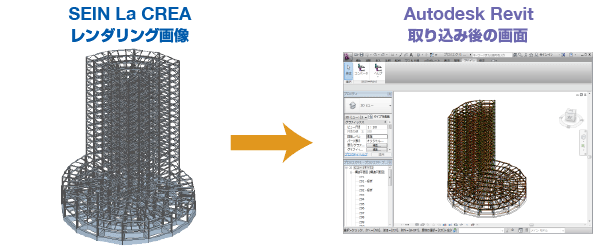

Point 2｜複雑な建物データも変換可能
複雑な建物データの変換も可能です。
建物形状を正確にBIMモデラーで表現します。
Point 3｜部材属性データを保持して変換
SEIN La CREAで入力した建物データをAutodesk Revit Structureで表示
Point 4｜設計変更にも対応する差分変換
バルーン確認を使えば変更対象部材を確認しながら変換実行も可能！
Point 5｜任意ファミリタイプデータも変換可能
変換実行時にマッピングテーブルを使用することにより、Autodesk Revitで作成した標準ファミリタイプデータ及び任意のファミリタイプデータをSEINデータに変換することができます。
マッピングテーブル
変換対象部材
| 構造 | 部材 | 全体変換 | 差分変換 |
| RC部材 | 柱 | ○ | ○ |
大梁
小梁 | ○ | ○ |
基礎梁
基礎小梁 | ○ | ○ |
| ブレース | ○ | ○ |
SRC部材
（配筋情報含む） | 柱 | ○ | ○ |
大梁
小梁 | ○ | ○ |
| CFT部材 | 柱 | ○ | ○ |
| S部材 | 柱 | ○ | ○ |
大梁
小梁 | ○ | ○ |
| ブレース | ○ | ○ |
RC部材
（配筋情報含む） | 壁
壁開口 | ○ | ○ |
| スラブ | ○ | ○ |
動作環境
SEIN ST-CNV for Autodesk Revit は、Autodesk® Revit® Structure のアドインコマンドです。
|
OS
|
Microsoft Windows 10/8.1/7/Vista/XP 32ビット（※1）
Microsoft Windows 10/8.1/7/Vista/XP 64ビット（※1）
|
|
CPU
|
Intel Core-i5 以上推奨（※2）
|
|
必須ソフト
|
Autodesk® Revit™ Structure 2014(※3)
Internet Explorer6.0 SP2以上(※4)
.NET Framework 4.0
|
